日本企業已經跟我司合作2款實驗室設備電機,一款是罩極電機用于震動分離器, 另一款是直流無刷電機BLDC80, 用于高端的分離反應釜的,現在研發一款是用于電動攪拌器的直流無刷電機。

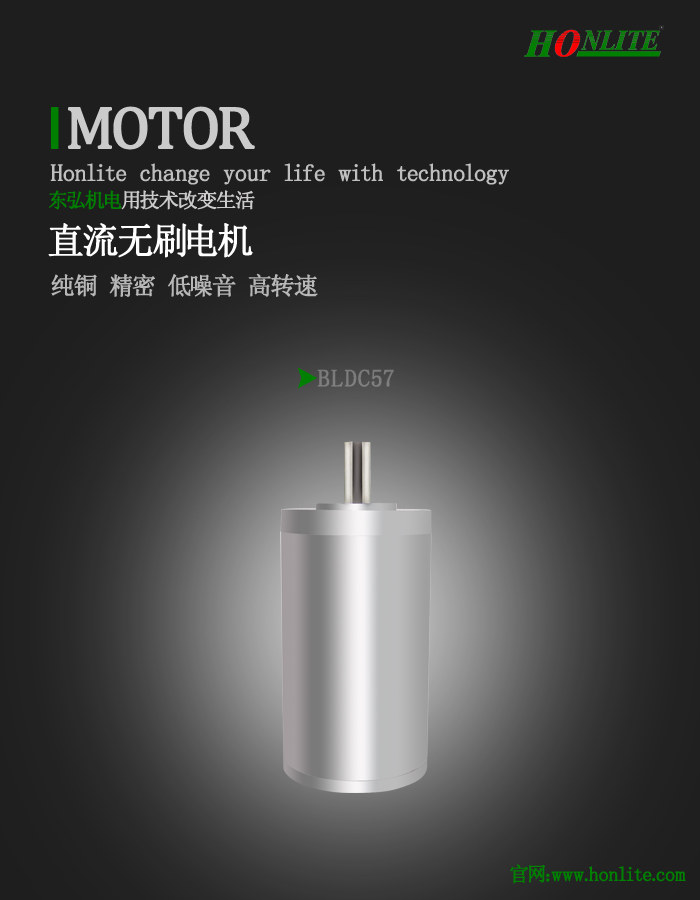

新研發的直流無刷電機BLDC57的法蘭是客戶提供,當時雙方確定的測試方法是東弘在安裝法蘭之前,測試轉子的跳動,跳動不能超過0.01,并要全檢登記后才出貨。
Ru Run out and concentricity issue.We detected 10 pcs devices have noisy issue when motor assembled. Checked and found runout and concentricity of motor shaft may have problem.
We have tested the run out of 10pcs motor shaft. Data is below. While for 1 pcs (Code 10) we have also checked the Concentricity, the result seemed abnormal.
Code |
Serial No. |
Runout Spec.:0.03 |
Other |
1 |
18210026 |
0.05 |
|
2 |
18210053 |
0.03 |
|
3 |
18210035 |
0.02 |
|
4 |
18210101 |
0.06 |
|
5 |
18210135 |
0.04 |
|
6 |
18210150 |
0.05 |
|
7 |
18210108 |
0.03 |
|
8 |
18210106 |
0.05 |
|
9 |
18210124 |
0.03 |
|
10 |
18210051 |
0.03 |
Concentricity 0.428mm |
雙方見面討論直流無刷電機新的測試方法。這個客訴引起東弘機電內部人員的高度重視,第一時間檢查測試轉子跳動是否符合圖紙要求,看回以前出貨前的記錄,發現都是符合圖紙要求的,于是再與客戶確認日本客戶的測試方式,日本是測試安裝法蘭后的跳動,方式不一樣。
1. 法蘭進料時候用三次元檢測同心度問題
2. 轉子跳動不超過0.01
3. 由日本提供測試治具,安裝法蘭后跳動不超過0.03
4. 由日本提供同心度測試治具,每次出貨都檢測
經過雙方再次確認,電動攪拌器的直流無刷電機BLDC57可以通知安裝生產,并在最短的時間內回復客戶交期,電動攪拌器直流無刷電機的定制方案經過不斷的改良,已經是一款非常成熟的產品。
