很多客戶都關心轉速問題，一般展示給客戶看的參數后，會覺得其他電壓，功率都符合要求，轉速能不能調呢？下面東弘簡單用現在的24V 100W的無刷電機是如何實現調速的。

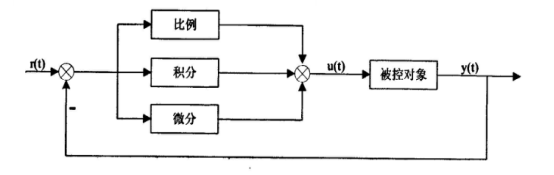

這次討論為低壓大功率24V 100W無刷電機速度控制系統的控制方法可以分為開環控制和閉環控制兩大類，PID控制是最早發現起來的線性控制策略之一，具有算法簡單，可靠性高等優點，其控制系統經典結構如圖

標準PID控制器的基本原理是根據設定值與實現值之間的偏差e(t),按照比例-積分-微分的線性組合關系構成控制量u(t),利用u(t)再對控制對象進行控制，連續控制系統PID控制規律形式為

U(t)=Kp(e(t)+1/Ti ∫e(t)dt+Td de(t)/dt)

實際控制系統中，PID控制器不一定都包含比例、積分和微分3個環節，可以是比例、比例-積分和比例-微分等多種組合形式，直流無刷電機控制器系統中最廠家愛你的為比例-積分形式，因?yàn)槲⒎汁h(huán)節雖然能夠有效地減小超調和縮小最大動態誤差，但同時易使系統受到高頻率干擾影響。

確定好PID控制器的結構后，需要對ID控制器的參數進行調整。通用的PID調節步驟顯示調節比例系數，再調節積分系數，最后調節微分系數。對于直流無刷電機PI控制器來說，先固定積分環節為0,調節比例環節至系統響應穩定，然后在調節積分環節來改善系統的動態響應和靜態響應穩定性能。

以上只是簡單高速低壓大功率24V 100W無刷電機速度控制系統開環控制和閉環控制中使用標準PID控制器，下期一起討論抗積分飽和和控制器的設計方法吧
