有感無刷電機調速與驅動的正常實現， 研究的有感無刷電機的基本數據是：其額定電壓是24V，額定電壓下的轉速時2000rpm/min,以及兩級裝有霍爾位置傳感器，控制芯片。而且還使用了企業制造當做功率逆變系統的控制芯片，完整的控制系統設計結構，器構成電路分別是：控制芯片、驅動電路、逆變電路、過壓與過流保護電路以及外圍電路。

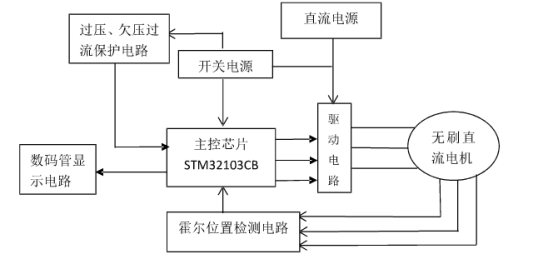

由控制體系整個設計結構能夠得出，這個控制體系中信模塊主要有4個部分構成，主要是控制芯片和電路以及逆變與驅動電路和霍爾傳感器所構成，第一、直流電源經過逆變器轉換后對電機展開供電，另外通過固定在有感無刷電機繞組中的位置傳感器去監控轉子的位置數據，器獲得到的位置數據通過簡便的濾波與電平上拉之后被傳到控制芯片的數據接收模塊展開信息處理：進一步位置信息能夠通過芯片放大， 產生六路脈沖驅動功率管，最終，經過對六路功率管道統合斷開次序的控制，達到有感無刷電機能夠順利換相的目的，從而讓電機可以更為順利的工作，也能夠有效提高系統的工作效率。
