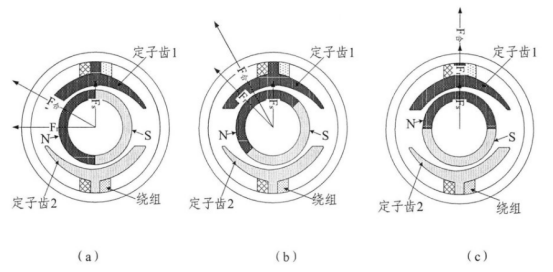

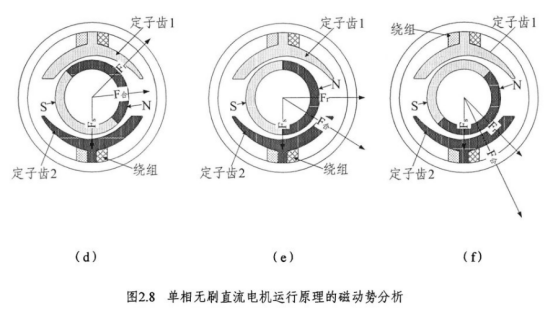

單相永磁電機工作原理繞組提供正電流，定子齒1感應產生N極磁場，定子齒2感應產生S極磁場。相反，則定子齒1、2分別感應出S/N極磁場。忽略不均勻氣隙產生的定位齒槽轉矩的影響，定子電流產生磁勢FS（方向沿電子齒軸線），轉子磁勢FR（方向沿轉子N極線），二者合成磁勢F合。假設轉子初始位置如a，由于合成磁勢F合的作用下，轉子順時針方向旋轉。此時轉子的磁勢FR會隨著轉子而轉動，合成磁勢F合方向也會順時針轉動，如b圖。隨著轉子的順時針轉動，轉子磁勢FR必定會到達跟定子磁勢FS重合的位置，既C圖。此時合成磁勢F合的電磁轉矩為零，轉子借助慣性繼續旋轉。假設此時相電流不換向，既定子磁勢方向FS不變，隨著轉子的繼續轉動，必定會出現轉子磁勢FR超前合成磁勢F合，轉子繼續轉動會受限制，既制動轉矩。因此，當轉子轉到C位置進行換向，向定子繞組中輸入反向電流，定子磁勢FS發生180度變化，工作如d~f圖。
