很多客戶找到我們說要定制原汁機電機、垃圾處理器電機、伸縮桿電機、掃地機電機等。有些客戶只是發一張圖片,沒有具體的參數要求報價,有些客戶只是發部分參數,沒有具體的外觀尺寸要求,這樣造成報價慢,報價不準。為了精準的和更快速報價。首先對減速電機的估價做一點點的要求。
下面先簡單介紹選型減速電機
1. 確定合適的電機功率
2. 徑向外的校核
3. 選擇合適的制動力矩有時非常重要
4. 幾個需要注意的常識性問題
確定合適的減速電機功率
1. 減速電機功率的計算
靜功率計算
線性運動P=F*V /1000η (P-w,計算靜功率,F(xiàn)-N,運行阻力,V-m/s運行速度)
旋轉運動P=M*N/9550η(p-w,計算靜態功率,M-N.m 扭矩,n-rpm轉速)
動態功率計算
旋轉運動P=Jt*Nt2/91200*tA*η(P-w,計算動功率,Jt-Kg.m2 轉動慣量 nT-rpm轉動速度,tA-S啟動時間)
線性運動:慣性力F=ma;m-kg;,a-m/s2啟動加速度
確定合適的電機功率

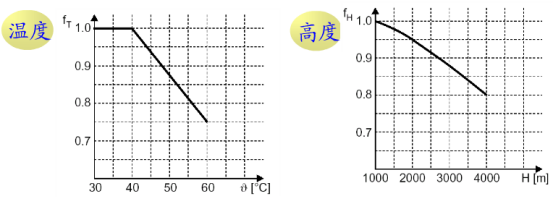

環境溫度>40℃ 電機須降低功率使用
海拔高度>1000m ,電機須降低功率使用
工作場所電壓下的影響;變頻調速的影響;傳動機構傳動效率的影響,以其一些其他因素的影響都將會影響減速電機
二已知減速電機功率
1. 計算出轉速和速比
2. 查樣品選取
3. 計算出最大扭矩
4. 安裝位置的確定
根據已經的電機功率、輸出轉矩、輸出軸直徑、徑向力等因素類比選取,需要了解減速機的使用情況

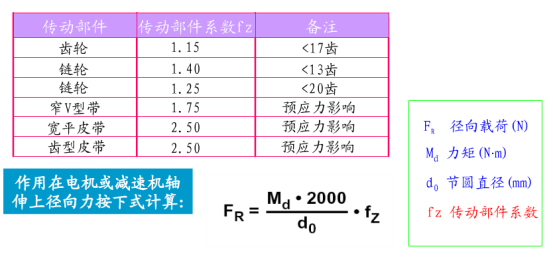

三、徑向力的計算
四、開式齒輪、行星齒輪徑向力應該考慮傳動部件系數。
五、選擇合適的制動力矩有時非常重要
原汁機的頻繁起制、動的慣性傳動系統
原汁機的高速慣性負載制動
幾個需要注意的常識
1. 潮濕、露天的場合(防腐處理,絕緣等級M4時防護罩)
2. 高溫場合(潤滑油、油封、電機功率)
3. 低溫場合(潤滑油、油封、電加熱、軸承特殊潤滑脂)
減速電機產品系列
D-直流電機
U-串激電機
S-罩極電機
C-感應電機
G-帶齒輪箱
例如:D-5343-2202-GA56
D代表直流電機
53代表套筒外徑為53
43代表定子積厚
220代表220V電壓
2代表塑膠齒輪
GA代表齒輪
56代表減速比
具體可提供個圖紙,具體規格參數,用途聯系東弘評估。若選擇減速電機,需提供轉速與力矩,33年的技術沉淀,為您提供合適的方案。
