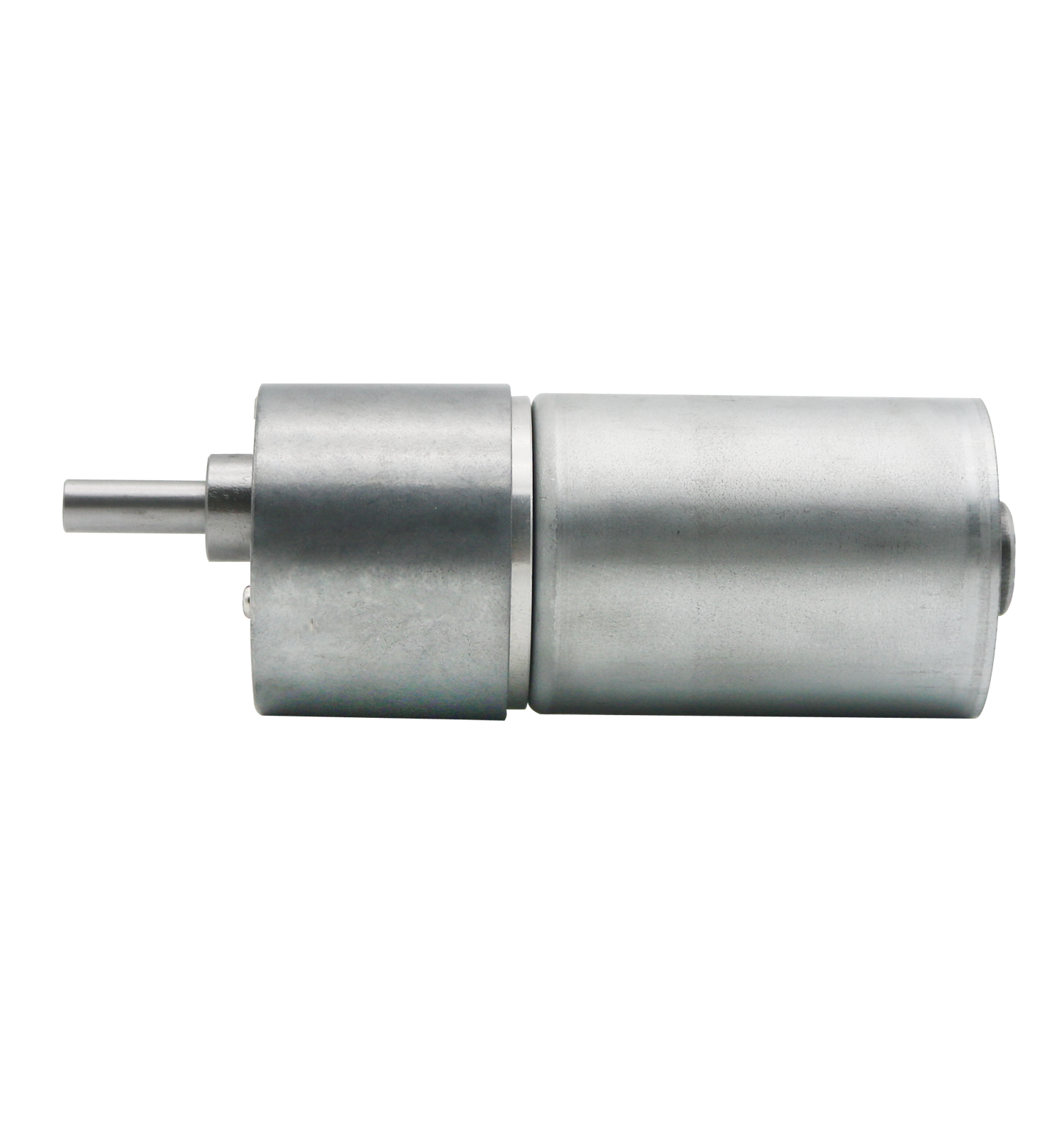

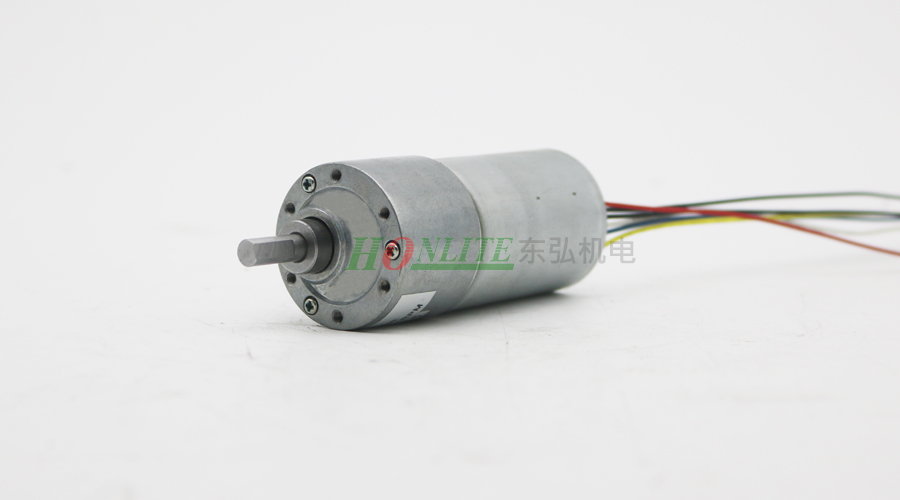

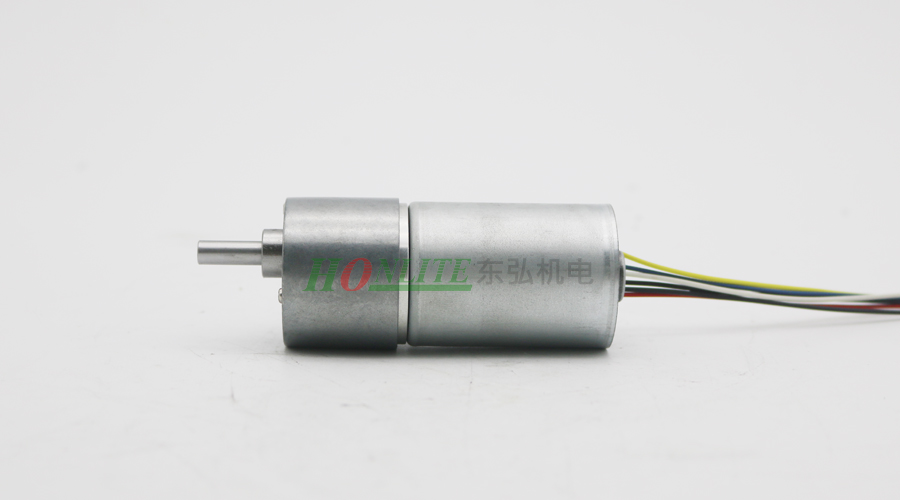

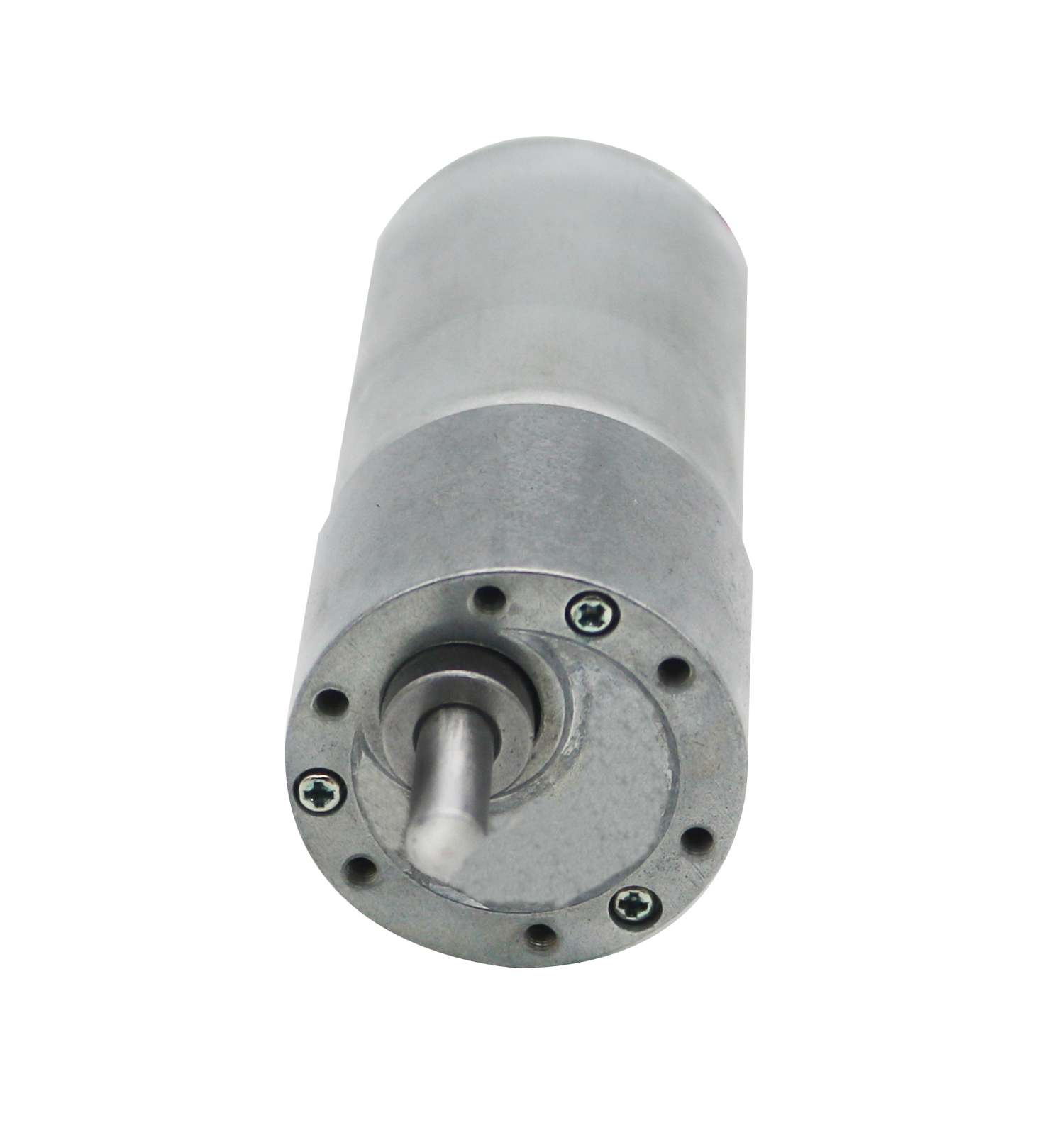

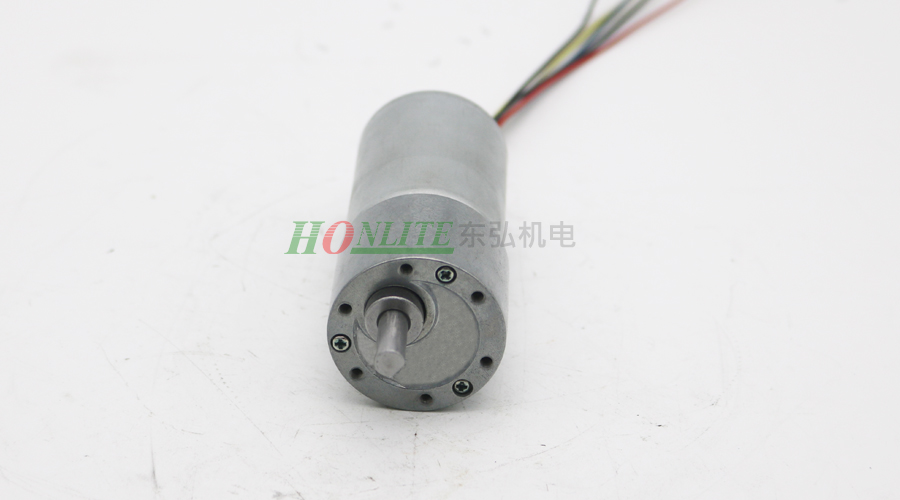

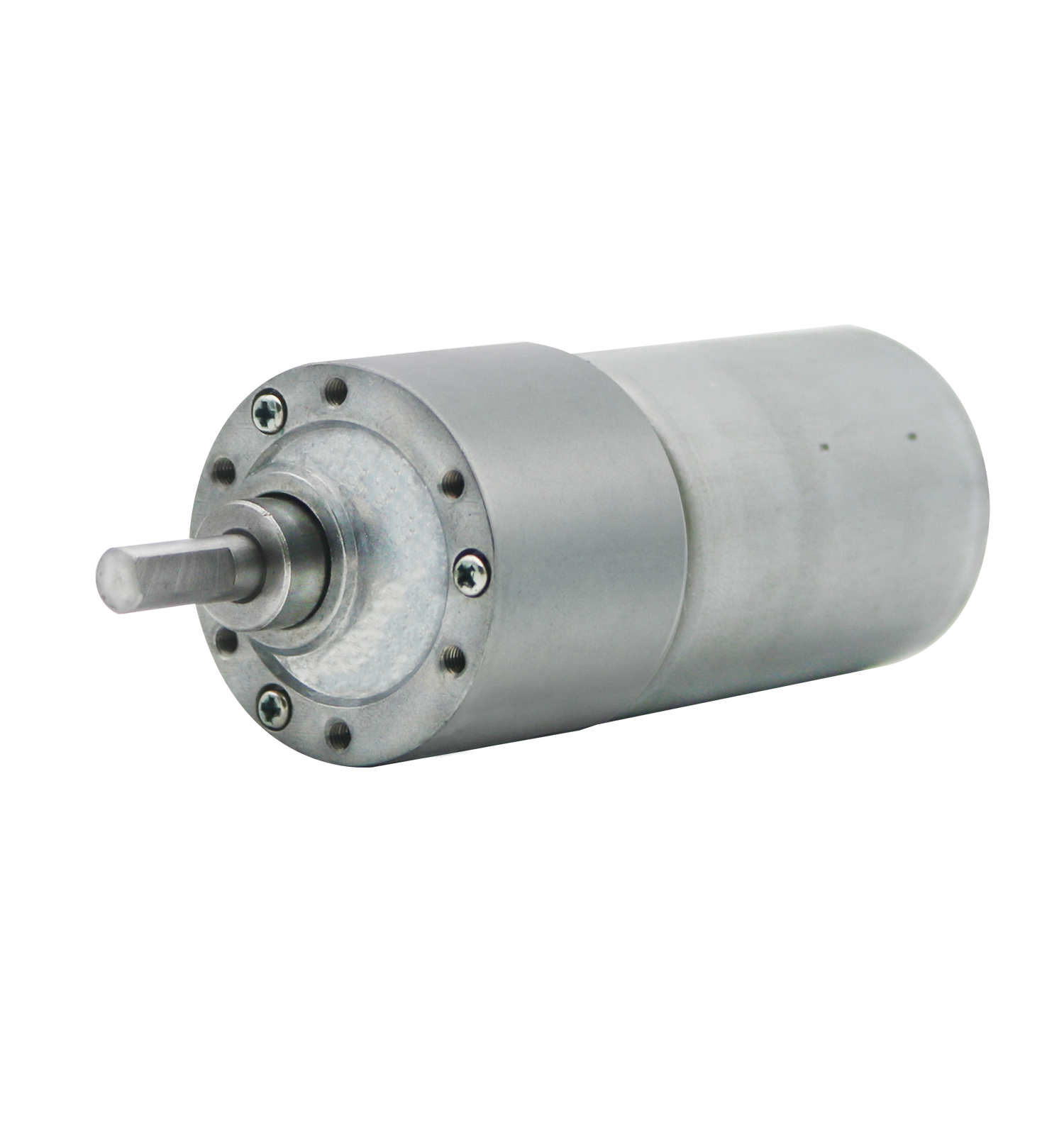

BLDC3650+G是由直徑37mm,電機長度50mm的微型永磁無刷直流電機加偏心軸齒輪箱組合而成的無刷齒輪減速機,可內置或外置驅動器,這款無刷電勵磁電機具有以下特點:
1、轉速低
2、力矩大
3、超靜音
4、高效率,電機最高效率可達80-90%
5、壽命可達5千多小時
6、性能穩定,電機在空載和負載時運轉平穩

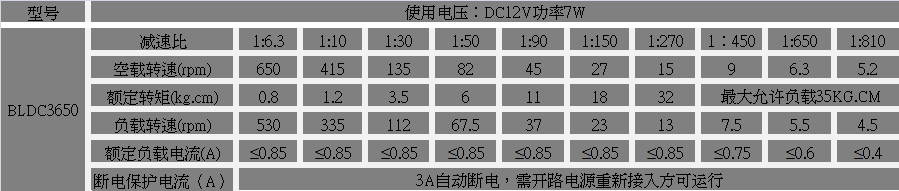

7、減速比:6.3、10、30、50、90、150、270、450、650、810
產品介紹:

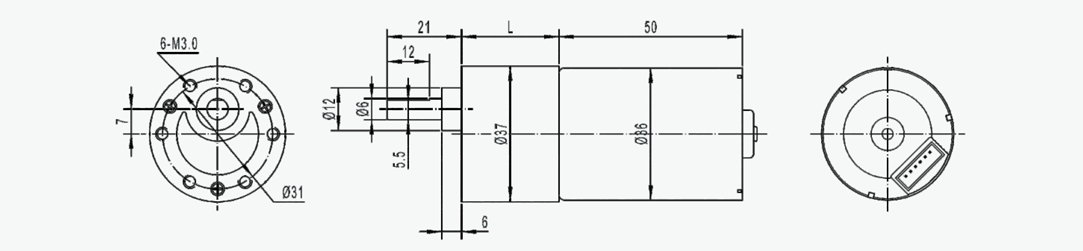

外徑尺寸:37mm(可根據要求定制)
軸長:21mm(可根據要求定制)
軸徑:直徑6mm D字型軸(可根據要求定制)
重量:280G左右(根據不同減速比重量不同)
BLDC3650+G引線定義及接線方式:
1、紅色引線:接電源正極+
2、黑色引線:接電源負極-(藍色引線共接入電源負極時馬達剎車停機)
3、白色引線:正反轉控制線,斷開時,電機一個轉向,同黑色一起接負極,電機換向。
4、黃色引線:FG信號引線,FG信號線輸出霍爾信號1圈1個方波脈沖,通過檢測脈沖的頻率可以得出轉速,1圈6脈沖信號。
5、藍色引線:PWM脈寬調速引線可接0-5V脈寬調速,輸入0V馬達剎車停機。
